Mengenal Komponen Aktif Elektronika

Komponen aktif dalam elektronika adalah elemen penting yang dapat menguatkan, mengendalikan, menyimpan, atau mengubah energi listrik. Berbeda dengan komponen pasif seperti resistor, kapasitor, dan induktor, komponen aktif mampu memberikan penguatan sinyal dan pengalihan energi secara dinamis. Berikut ini adalah penjelasan lengkap mengenai jenis-jenis komponen aktif yang umum digunakan dalam berbagai rangkaian elektronika:

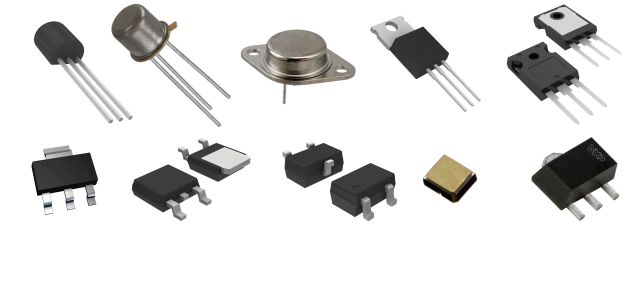

1. Transistor

Transistor adalah salah satu komponen aktif dalam elektronika yang berfungsi untuk menguatkan sinyal atau sebagai saklar elektronik. Transistor dibuat dari bahan semikonduktor, biasanya silikon atau germanium. Fungsinya meliputi penguatan sinyal dan pengalihan arus. Beberapa jenis transistor yang umum digunakan antara lain:

a. Transistor Bipolar Junction (BJT)

Memiliki tiga terminal: Basis (B), Kolektor (C), dan Emitor (E). BJT bekerja dengan arus input di Basis untuk mengendalikan arus lebih besar antara Kolektor dan Emitor. Contohnya: NPN dan PNP. Umumnya digunakan dalam penguat dan saklar elektronik.

b. Transistor Efek Medan (FET)

FET, termasuk MOSFET, bekerja berdasarkan tegangan di terminal Gate untuk mengendalikan arus antara Source dan Drain. FET lebih hemat daya dan lebih sensitif terhadap tegangan dibanding BJT.

2. Dioda

Dioda adalah komponen semikonduktor yang mengalirkan arus hanya dalam satu arah. Dioda digunakan dalam banyak aplikasi seperti penyearah, pelindung rangkaian, dan pemrosesan sinyal. Jenis-jenisnya meliputi:

a. Dioda Penyearah

Dioda Penyearah adalah komponen elektronika yang berfungsi untuk mengubah arus listrik bolak-balik (AC) menjadi arus searah (DC). Dioda ini bekerja berdasarkan prinsip bahwa arus hanya bisa mengalir satu arah melalui dioda, yaitu dari anoda ke katoda.

b. Dioda Zener

Dioda Zener adalah jenis dioda khusus yang dirancang untuk beroperasi dalam kondisi bias balik (reverse bias) dan tetap menjaga tegangan tetap stabil meskipun arus berubah. Dioda ini sangat sering digunakan sebagai regulator tegangan

c. LED (Light Emitting Diode)

LED (Light Emitting Diode) adalah komponen elektronik yang dapat memancarkan cahaya ketika dialiri arus listrik dalam arah maju (forward bias). LED merupakan salah satu jenis dioda, namun berbeda karena fungsinya mengubah energi listrik menjadi cahaya.

3. IC (Integrated Circuit)

IC (Integrated Circuit) atau sirkuit terpadu adalah komponen elektronik miniatur yang menggabungkan ratusan hingga jutaan komponen kecil seperti transistor, resistor, dioda, dan kapasitor ke dalam sebuah chip silikon kecil. Jenis-jenis IC yang sering digunakan:

a. IC Penguat Operasional (Op-Amp)

Op-Amp merupakan salah satu jenis IC analog paling penting dan banyak digunakan dalam berbagai rangkaian elektronika. Digunakan sebagai penguat, pembanding tegangan, integrator, dan lain-lain.

b. IC Logika

IC Logika (Logic IC) adalah komponen elektronik digital yang berfungsi untuk melakukan operasi logika dasar seperti AND, OR, NOT, NAND, NOR, XOR, dan XNOR. Komponen ini merupakan bagian penting dalam sistem digital, seperti komputer, mikrokontroler, dan perangkat elektronik digital lainnya. Digunakan dalam sistem digital dan komputer.

c. IC Mikroprosesor

IC Mikroprosesor adalah sebuah komponen elektronik terpadu yang berfungsi sebagai “otak” dari sebuah komputer atau perangkat digital. Mikroprosesor mengendalikan seluruh operasi dengan membaca instruksi dari memori dan menjalankan perintah tersebut secara berurutan.

4. Thyristor

Thyristor adalah sebuah komponen semikonduktor aktif yang berfungsi sebagai saklar elektronik untuk mengendalikan aliran arus listrik dalam rangkaian listrik, terutama pada arus tinggi. Thyristor bisa dihidupkan (on) dengan sinyal kecil dan akan tetap menyala sampai arus listrik di rangkaian dimatikan atau turun di bawah nilai tertentu. Beberapa jenis Thyristor diantaranya:

a. SCR (Silicon Controlled Rectifier)

SCR (Silicon Controlled Rectifier) adalah jenis thyristor yang berfungsi sebagai saklar elektronik untuk mengontrol arus listrik. SCR memiliki tiga terminal utama: Anoda (A), Katoda (K), dan Gate (G). Digunakan dalam pengontrol arus tinggi seperti pengatur kecepatan motor.

b. TRIAC

TRIAC (Triode for Alternating Current) adalah jenis thyristor yang berfungsi sebagai saklar elektronik dua arah, artinya dapat mengalirkan arus listrik dalam kedua arah (bolak-balik/AC). Versi dua arah dari SCR yang digunakan dalam aplikasi AC seperti dimmer lampu dan pengatur kipas.

5. Photodioda dan Phototransistor

Komponen ini bekerja berdasarkan intensitas cahaya yang diterima, digunakan dalam sistem optoelektronik dan sensor.

a. Photodioda

Photodioda adalah komponen semikonduktor yang berfungsi untuk mendeteksi cahaya dan mengubahnya menjadi arus listrik. Umumnya digunakan dalam sensor cahaya dan komunikasi optik.

b. Phototransistor

Phototransistor adalah transistor khusus yang peka terhadap cahaya dan bekerja seperti photodioda, namun menghasilkan arus yang jauh lebih besar. Menguatkan sinyal cahaya dan lebih sensitif dibanding photodioda.

6. OLED (Organic Light Emitting Diode)

OLED (Organic Light Emitting Diode) adalah jenis dioda pemancar cahaya yang terbuat dari bahan organik (karbon) yang bisa mengeluarkan cahaya sendiri saat dialiri listrik. Ketika arus listrik mengalir melalui lapisan bahan organik di dalam OLED, elektron dan lubang muatan bertemu dan menghasilkan cahaya..

7. Laser Diode

Dioda laser (Laser Diode) adalah komponen semikonduktor yang menghasilkan cahaya koheren dan fokus melalui proses penguatan cahaya (amplifikasi) menggunakan stimulasi emisi. Cahaya yang dihasilkan sangat terang, sempit (fokus), dan hanya satu warna (monokromatik) — berbeda dengan LED yang cahayanya menyebar

8. Modul RF (Radio Frequency)

Modul RF (Radio Frequency) adalah komponen elektronik yang digunakan untuk mengirim dan/atau menerima sinyal radio (gelombang elektromagnetik) pada frekuensi tertentu, tanpa kabel (nirkabel). Modul ini bekerja dalam spektrum frekuensi radio, biasanya dari 30 kHz hingga 300 GHz. Modul RF berisi komponen aktif seperti transistor dan dioda untuk menangani sinyal frekuensi radio. Digunakan dalam perangkat komunikasi nirkabel seperti radio, Wi-Fi, dan Bluetooth.

Komponen aktif merupakan inti dari sistem elektronik modern. Mereka memungkinkan penguatan sinyal, pengolahan data, pengendalian daya, serta integrasi teknologi dalam ukuran kecil namun fungsi besar. Mulai dari transistor, dioda, IC, thyristor, hingga perangkat optoelektronik, semuanya memainkan peran penting dalam berbagai aplikasi — dari perangkat rumah tangga hingga sistem industri canggih. Dengan terus berkembangnya teknologi semikonduktor, komponen aktif menjadi semakin efisien dan miniatur, membuka peluang luas bagi kemajuan perangkat elektronik masa depan.
